TPO防水卷材適用于輕鋼屋面。分層設(shè)計(jì)合理，施工質(zhì)量合格，不僅減輕了屋面重量，而且節(jié)能效果極佳。TPO防水卷材是大型工業(yè)廠房和公共建筑屋面的優(yōu)良防水材料，在市場(chǎng)上很受歡迎。那么TPO防水卷材是什么樣的防水材料呢？

一、TPO防水卷材原理。

TPO防水卷材是采用現(xiàn)代高分子生產(chǎn)技術(shù)，將聚丙烯、聚乙烯、乙丙橡膠共混生產(chǎn)的一種新型環(huán)保高分子防水材料。這種材料不是純共混物，而是均勻分布的共聚連續(xù)相，具有一系列獨(dú)特的性能，如較高的彈性、抗拉強(qiáng)度和較好的熱焊溫度范圍。

TPO由碳原子和氫原子組成，對(duì)環(huán)境影響不大。在低溫下具有柔韌性；具有長(zhǎng)期尺寸穩(wěn)定性；它可以在使用階段的任何時(shí)間點(diǎn)回收。它可以調(diào)節(jié)到任何顏色，不僅美觀，而且可以利用白色表面反射陽(yáng)光，從而達(dá)到節(jié)能的效果。

TPO防水卷材可由TPO材料的表層、底層和中間層(增強(qiáng)纖維)組成。目前主要的增強(qiáng)纖維是PET制成的機(jī)織物。TPO材料和增強(qiáng)纖維的結(jié)合可以提供更高的撕裂強(qiáng)度和抗穿刺性，從而滿足機(jī)械固定和安裝對(duì)材料性能的要求。

二、TPO防水卷材產(chǎn)品特點(diǎn)。

1.TPO具有耐候性、耐臭氧性和橡膠的耐久性以及聚烯烴的可焊性；

2.不含增塑劑，耐候性優(yōu)越，安全環(huán)保；

3.優(yōu)異的耐低溫性能，在-40彎曲時(shí)不脆斷，低溫柔韌性好，應(yīng)用溫度范圍廣；

4.耐化學(xué)品、動(dòng)植物油和烴油，耐微生物侵蝕；

5.斷裂強(qiáng)度高，撕裂強(qiáng)度高，抗根穿刺能力強(qiáng)；

6.白色或淺色，陽(yáng)光反射率高，節(jié)能，減少城市熱島效應(yīng)。

Iii .TPO焊接原理。

在屋面卷材的分類中，TPO屬于聚合物卷材。聚合物應(yīng)用于屋面卷材。

材料分為兩類，一類是熱固性材料，即彈性體橡膠材料，如三元乙丙橡膠；另一種是熱塑性材料，如聚氯乙烯、TPO等。

圖1熱固性材料中的分子鏈交聯(lián)。

所謂高分子材料，即構(gòu)成材料的分子量很大，通常是鏈狀或網(wǎng)狀的分子結(jié)構(gòu)。圖1熱固性材料結(jié)構(gòu)中分子鏈交聯(lián)更穩(wěn)定，物理性能更好。常用的聚合物線圈均為網(wǎng)狀分子結(jié)構(gòu)，通常由鏈狀分子交聯(lián)而成。例如，在熱固性材料中，在高于180的高溫下，分子鏈通過(guò)硫原子的共價(jià)鍵交聯(lián)形成網(wǎng)絡(luò)結(jié)構(gòu)，如上所示。因?yàn)樗慕宦?lián)是由原子之間的共價(jià)化學(xué)鍵形成的，所以它是穩(wěn)定的，很難打開(kāi)和斷裂。因此，這種材料不能焊接重疊操作。

但是熱塑性材料通過(guò)分子鏈的糾纏形成網(wǎng)絡(luò)結(jié)構(gòu)，就像無(wú)數(shù)根線緊緊纏繞在一起織成布一樣，如圖2所示。加熱時(shí)，熱塑性材料結(jié)構(gòu)中的分子運(yùn)動(dòng)加快，分子鏈之間的距離增加。同一分子鏈的兩個(gè)不在一起的部分容易混合在一起，溫度下降后又會(huì)糾纏在一起。這個(gè)過(guò)程就是我們通常所說(shuō)的熱焊接。

圖2熱塑性材料中的分子鏈連接。

四.TPO產(chǎn)品概述

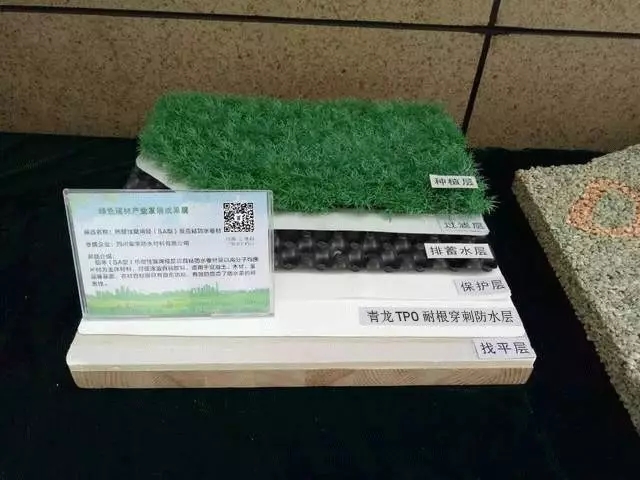

目前，青龍應(yīng)用最廣泛的TPO防水產(chǎn)品有抗根穿刺H級(jí)、單層屋面P級(jí)、防粘預(yù)鋪TPO自粘膜。符合英國(guó)標(biāo)準(zhǔn)27789-2011和英國(guó)標(biāo)準(zhǔn)23457-2009。

>H類：采用丙烯基聚烯烴彈性體為主體，以及自制功能性母料混合擠出。具備良好的焊接性能和優(yōu)越的物理性能，遠(yuǎn)在標(biāo)準(zhǔn)GB27789-2011的要求之上。其中焊接剝離強(qiáng)度高達(dá)40N/mm且卷材破壞，拉伸強(qiáng)度接近20MPa，斷裂伸長(zhǎng)率在800%以上。

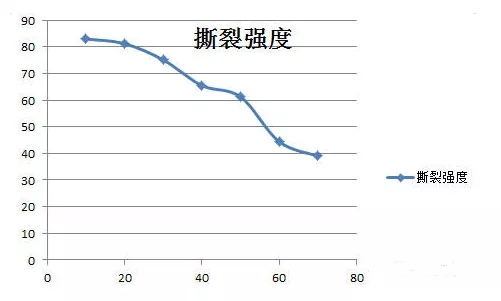

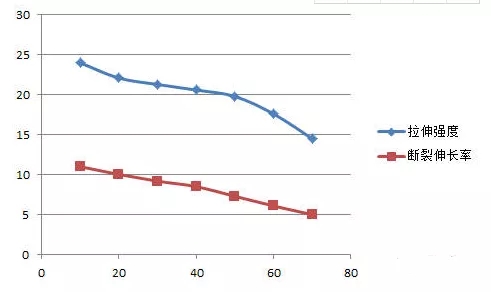

1、母料添加量與拉伸強(qiáng)度、斷裂伸長(zhǎng)率之間的關(guān)系，不同添加量的功能性母粒對(duì)主要力學(xué)性能的影響：

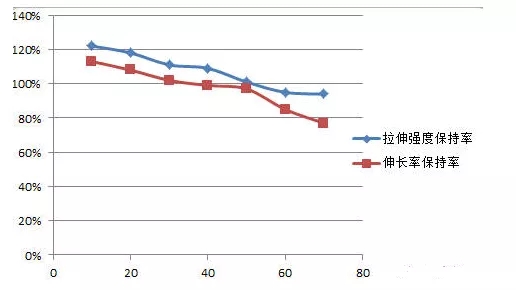

2、母粒添加量對(duì)主要力學(xué)性能保持率的影響：

其中任何比例的功能性母料加入對(duì)焊接性能幾乎無(wú)影響，都是卷材破壞，區(qū)別在于拉伸的強(qiáng)度大小。

P類：采用丙烯基聚烯烴彈性體為主體，以及添加BASF各種助劑（紫外線吸收劑、遮光劑、抗氧劑、耐老化劑等）為主體的功能性母粒混合擠出。主要針對(duì)人工氣候老化而研發(fā)的產(chǎn)品。

預(yù)鋪P類：采用丙烯基聚烯烴彈性體為主體，以及自制功能性母料混合擠出，成型后涂上熱熔型壓敏膠。其中與水泥砂漿的剝離力達(dá)到3.5~4.5N/mm，焊、粘接性能優(yōu)異，可焊可粘。其余各項(xiàng)指標(biāo)也均超過(guò)標(biāo)準(zhǔn)GBT23457-2009要求。

預(yù)鋪高性能P類：與預(yù)鋪P類工藝類似，使用配方的不同導(dǎo)致力學(xué)性能超過(guò)800N/50mm；斷裂伸長(zhǎng)率高達(dá)1100%以上。其余各項(xiàng)指標(biāo)同樣在標(biāo)準(zhǔn)GBT23457-2009要求之上。

綠色、健康、環(huán)保已成為當(dāng)今社會(huì)的發(fā)展主題。TPO作為一款節(jié)能、環(huán)保的新型防水材料，蘊(yùn)藏著巨大的市場(chǎng)增長(zhǎng)空間，開(kāi)發(fā)、生產(chǎn)、推廣TPO防水卷材將具有廣闊的市場(chǎng)發(fā)展前景。
